Sebagai pembekal tali pinggang segi tiga, salah satu soalan yang paling biasa saya terima daripada pelanggan ialah cara mengira panjang tali pinggang segi tiga. Ini adalah aspek yang penting, kerana mendapatkan panjang tali pinggang yang betul memastikan prestasi optimum dan jangka hayat tali pinggang dalam pelbagai aplikasi. Dalam catatan blog ini, saya akan membimbing anda melalui kaedah yang berbeza untuk mengira panjang tali pinggang segi tiga.
Memahami Tali Pinggang Segitiga

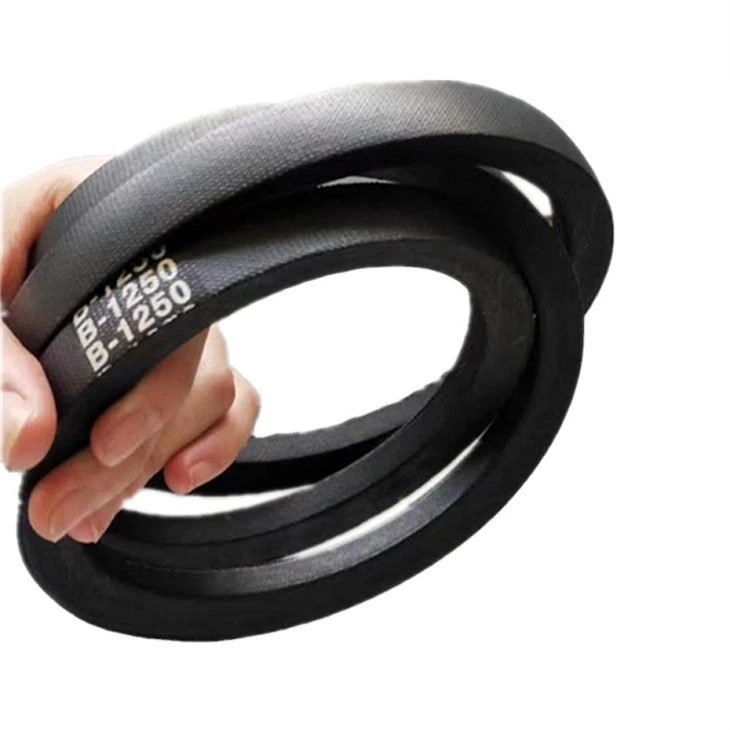

Sebelum menyelam ke dalam pengiraan, adalah penting untuk memahami apa itu tali pinggang segi tiga dan aplikasinya. Tali pinggang segi tiga, juga dikenali sebagai tali pinggang V, digunakan secara meluas dalam sistem penghantaran kuasa. Mereka datang dalam pelbagai jenis, sepertiAutomotif V - tali pinggang,Tali Pinggang V, danPenghantaran V - tali pinggang. Tali pinggang ini direka untuk menghantar kuasa antara dua atau lebih takal dengan cekap.
Pertimbangan Asas Geometri
Panjang tali pinggang segi tiga bergantung pada diameter takal yang dilaluinya dan jarak antara pusat takal ini. Katakan kita mempunyai dua takal dengan diameter (D_1) dan (D_2) ((D_1) ialah diameter takal yang lebih kecil dan (D_2) ialah diameter takal yang lebih besar), dan jarak pusat - ke - tengah antara dua takal ialah (C).
Kaedah 1: Pengiraan Anggaran
Untuk pengiraan anggaran mudah, kita boleh menggunakan formula berikut:
[L\approx2C+\frac{\pi}{2}(D_1 + D_2)+\frac{(D_2 - D_1)^2}{4C}]
Formula ini diperoleh daripada jumlah jarak garis lurus antara takal dan panjang lengkok tali pinggang di sekeliling takal. Sebutan pertama (2C) mewakili panjang garis lurus tali pinggang antara dua takal. Sebutan kedua (\frac{\pi}{2}(D_1 + D_2)) ialah anggaran jumlah panjang lengkok tali pinggang di sekeliling dua takal. Sebutan ketiga (\frac{(D_2 - D_1)^2}{4C}) ialah faktor pembetulan yang menyumbang kepada perbezaan panjang lengkok disebabkan oleh diameter takal yang berbeza.
Mari kita ambil contoh. Katakan (D_1 = 100) mm, (D_2 = 200) mm dan (C = 300) mm.
Pertama, hitung setiap bahagian formula:
Bahagian garis lurus: (2C=2\times300 = 600) mm
Bahagian panjang lengkok: (\frac{\pi}{2}(D_1 + D_2)=\frac{\pi}{2}(100 + 200)=\frac{300\pi}{2}\approx471.24) mm
Faktor pembetulan: (\frac{(D_2 - D_1)^2}{4C}=\frac{(200 - 100)^2}{4\times300}=\frac{10000}{1200}\approx8.33) mm
Kemudian, (L\approx600 + 471.24+8.33 = 1079.57) mm
Kaedah 2: Pengiraan Tepat
Pengiraan tepat panjang tali pinggang melibatkan fungsi trigonometri yang lebih kompleks. Mula-mula kita perlu mengira sudut balutan (\theta_1) dan (\theta_2) tali pinggang di sekeliling takal yang lebih kecil dan lebih besar masing-masing.
Sudut lilitan (\theta_1) (dalam radian) di sekeliling takal yang lebih kecil diberikan oleh:
(\theta_1 = 2\pi- 2\arcsin\left(\frac{D_2 - D_1}{2C}\kanan))
Sudut bungkus (\theta_2) (dalam radian) di sekeliling takal yang lebih besar diberikan oleh:
(\theta_2=2\arcsin\left(\frac{D_2 - D_1}{2C}\kanan))
Panjang tali pinggang (L) kemudiannya dikira sebagai:
[L = C\sqrt{4-\left(\frac{D_2 - D_1}{C}\kanan)^2}+\frac{\theta_1D_1}{2}+\frac{\theta_2D_2}{2}]
Menggunakan nilai contoh yang sama (D_1 = 100) mm, (D_2 = 200) mm dan (C = 300) mm:
Mula-mula, hitung (\arcsin\left(\frac{D_2 - D_1}{2C}\right)=\arcsin\left(\frac{200 - 100}{2\times300}\right)=\arcsin\left(\frac{1}{6}\kanan)\approx0.1674) radian
(\theta_1 = 2\pi-2\times0.1674\approx6.2832 - 0.3348 = 5.9484) radian
(\theta_2 = 2\times0.1674 = 0.3348) radian
Bahagian garis lurus: (C\sqrt{4-\left(\frac{D_2 - D_1}{C}\kanan)^2}=300\sqrt{4-\kiri(\frac{100}{300}\kanan)^2}=300 \sqrt{4-\frac{1}{9}}=300\sqrt{\frac{35}{9}}\approx300\times1.972 = 591.6) mm
Bahagian panjang lengkok di sekeliling takal yang lebih kecil: (\frac{\theta_1D_1}{2}=\frac{5.9484\times100}{2}=297.42) mm
Bahagian panjang arka mengelilingi takal yang lebih besar: (\frac{\theta_2D_2}{2}=\frac{0.3348\times200}{2}=33.48) mm
(L=591.6+297.42 + 33.48=922.5) mm
Faktor yang Mempengaruhi Pengiraan Panjang Tali Pinggang
- Kedalaman Alur Takal: Kedalaman alur takal boleh menjejaskan diameter berkesan takal. Alur yang lebih dalam boleh menyebabkan tali pinggang duduk lebih rendah dalam alur, dengan berkesan mengurangkan diameter di sekeliling tali pinggang berjalan.
- Ketegangan Tali Pinggang: Ketegangan pada tali pinggang boleh menyebabkan ia meregang. Apabila mengira panjang tali pinggang, kami biasanya menganggap ketegangan standard. Walau bagaimanapun, dalam aplikasi dunia sebenar, ketegangan yang berlebihan boleh menyebabkan peningkatan panjang tali pinggang dari semasa ke semasa.
- Suhu dan Sifat Bahan: Bahan tali pinggang dan suhu operasi juga boleh menjejaskan panjangnya. Sesetengah bahan tali pinggang mungkin mengembang atau mengecut dengan perubahan suhu, yang harus dipertimbangkan dalam aplikasi kritikal.
Kepentingan Pengiraan Panjang Tali Pinggang yang Tepat
Panjang tali pinggang yang dikira dengan tepat adalah penting untuk beberapa sebab:
- Kecekapan Penghantaran Kuasa: Tali pinggang dengan panjang yang betul memastikan sentuhan yang betul antara tali pinggang dan takal, memaksimumkan kecekapan penghantaran kuasa. Jika tali pinggang terlalu panjang, ia mungkin tergelincir pada takal, mengakibatkan kehilangan kuasa. Jika terlalu pendek, ia boleh menyebabkan tekanan yang berlebihan pada takal dan tali pinggang itu sendiri, yang membawa kepada haus pramatang.
- Kehidupan Tali Pinggang: Tali pinggang yang dipasang dengan baik mengalami kurang tekanan dan haus, yang memanjangkan hayat perkhidmatannya. Panjang tali pinggang yang salah boleh menyebabkan kehausan yang tidak sekata, retak dan akhirnya kegagalan tali pinggang.
- Kebolehpercayaan Sistem: Dalam aplikasi industri dan automotif, sistem penghantaran kuasa yang boleh dipercayai adalah penting. Panjang tali pinggang yang dikira dengan tepat membantu mengekalkan kestabilan dan kebolehpercayaan keseluruhan sistem.
Hubungi Kami untuk Keperluan Tali Pinggang Segitiga Anda
Jika anda berada di pasaran untuk tali pinggang segi tiga berkualiti tinggi, kami di sini untuk membantu anda. Pasukan pakar kami boleh membantu anda memilih tali pinggang yang sesuai untuk aplikasi khusus anda dan memastikan anda mendapat panjang tali pinggang yang betul. Sama ada anda perlukanAutomotif V - tali pinggang,Tali Pinggang V, atauPenghantaran V - tali pinggang, kami mempunyai pelbagai jenis produk untuk memenuhi keperluan anda. Hubungi kami hari ini untuk memulakan perbincangan perolehan dan dapatkan penyelesaian tali pinggang segi tiga yang sempurna untuk keperluan anda.
Rujukan
- Norton, Robert L. "Reka Bentuk Mesin: Pendekatan Bersepadu." Pearson, 2012.
- Shigley, Joseph E., et al. "Reka Bentuk Kejuruteraan Mekanikal." McGraw - Hill, 2004.
